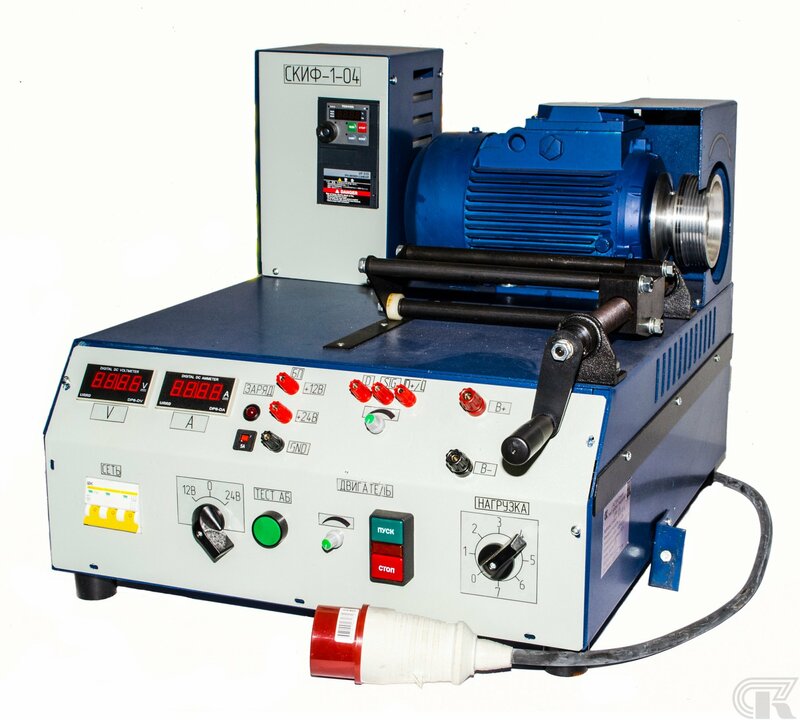

Стенд проверки генераторов СКИФ-1-04
Предназначен для проверки технического состояния снятых с автомобилей генераторов с номинальным напряжением 14В и 28В под нагрузкой.
Основные характеристики стенда СКИФ-1-04:
- контроль тока и напряжения проверяемого генератора;
- проверка генераторов с терминалами D+, L, P-D, FR-SIG;
- ступенчатое изменение нагрузки;
- плавная регулировка числа оборотов привода от 0 до 3000 об/мин;

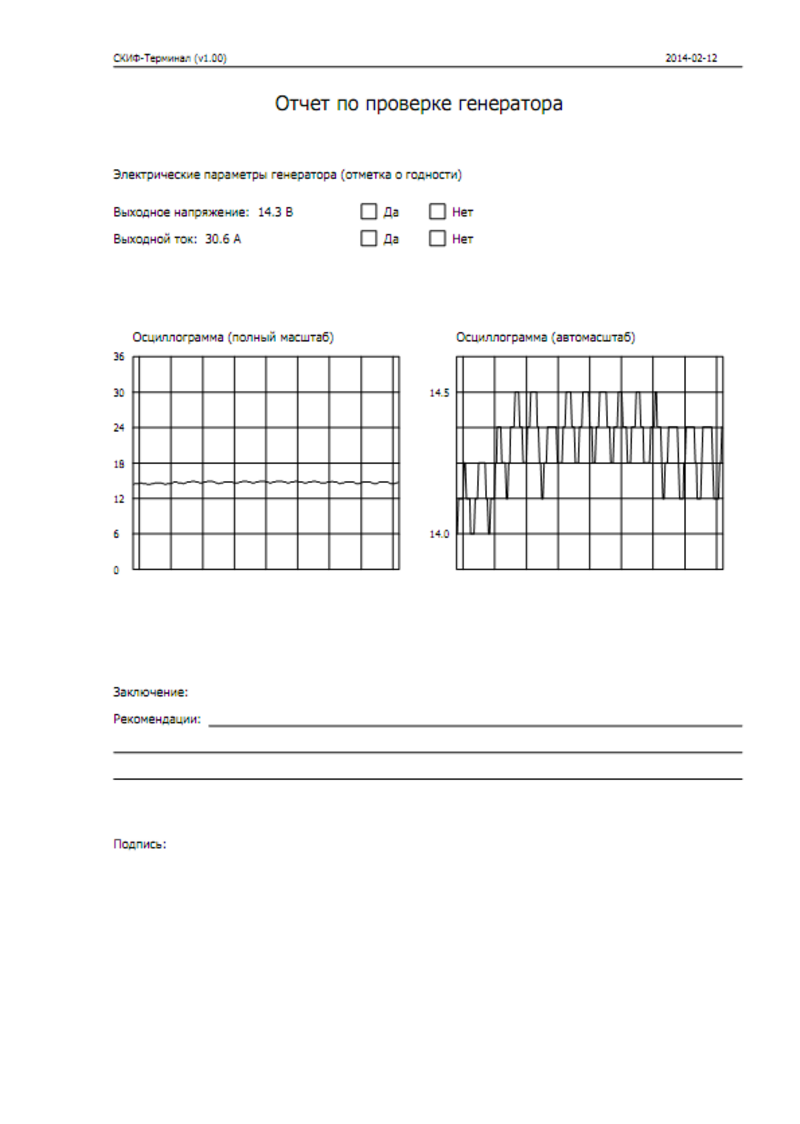

- вывод на экран компьютера параметров генератора с помощью системы связи (по отдельному заказу): ток, напряжение, осциллограмма выходного напряжения с возможностью печати диагностической карты;
- мощность привода 2,2 кВт;
- электропитание от сети ∼380 В
Стенд имитирует работу бортовой сети автомобиля и имеет в своем составе: аккумуляторные батареи 12В и 24В; встроенную регулируемую нагрузку; амперметр и вольтметр; электрический привод, механизмы крепления генератора к электроприводу, индикаторы отображения параметров работы, управление нагрузкой, частотный преобразователь, встроенный блок питания.
Проверка генератора осуществляется следующим методом: генератор закрепляется на подвижной каретке стенда с помощью входящих в комплект стяжки или кронштейна, устанавливается приводной ремень и производится его натяжка с помощью вращения ручки подвижной каретки. Далее устанавливается величина напряжения бортовой сети (12В или 24В) и контролируется правильность его выбора. Генератор подключается к стенду в соответствии со схемой включения используемого терминала (схемы отображены в паспорте) с помощью комплектных проводов.
При проверке генераторов с внешним регулятором напряжения необходимо дополнительно использовать внешние регуляторы от автомобиля конкретной марки и приставки-имитаторы сигналов управления генераторами сторонних производителей. Плавное изменение частоты вращения электродвигателя привода осуществляется с помощью частотного преобразователя. При этом необходимо контролировать момент возбуждения генератора и начало подачи напряжения заряда. Затем, необходимо увеличить обороты привода до требуемого значения (диапазон от 0-3000 об/мин) и начать подключать нагрузку (ступенчато) в зависимости от номинального тока генератора.
При отсутствии возбуждения генератора нагрузку подключать не следует. Необходимо отключить генератор и устранить причину неработоспособности. Время работы под нагрузкой ограничивается 1-2 минутами во избежание перегрева встроенных нагрузочных резисторов. В случае возникновения перегрузки сработает автоматическое защитное отключение привода.

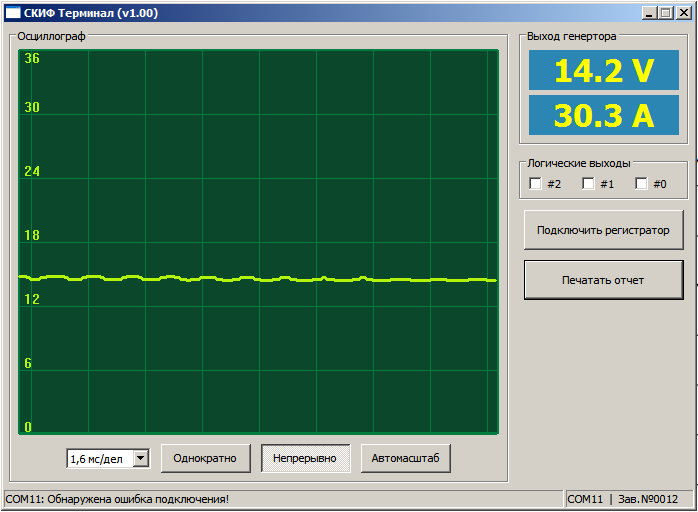

При использовании комплекта связи с ПК при испытаниях генераторов можно увидеть на экране монитора параметры величин тока, напряжения и осциллограммы выходного напряжения генератора с последующим выводом информации на печать.
|
№ п/п |
Характеристика |
СКИФ-1-04 |
СКИФ-1-04/220 |
СКИФ-1-04А |
СКИФ-1-04А/220 |
|
1 |
Типы подключаемых терминалов |
D+,L,P-D,FR-SIG |
D+,L,P-D,FR-SIG | D+,L,P-D,FR-SIG | D+,L,P-D,FR-SIG |
|
2 |
Ток нагрузки max (при 14В), А |
110 |
110 |
110 |
110 |
|
3 |
Ток нагрузки max (при 28В), А |
55 |
55 |
55 |
55 |
|
4 |
Число ступеней регулировки нагрузки |
7 |
7 |
7 |
7 |
|
5 |
Диапазон изменения частоты вращения двигателя привода, об/мин |
0-3000 |
0-3000 |
3000 (не регулируется) |
3000 (не регулируется) |
|
6 |
Питание, В (50 Гц) |
3×380 |
220 |
3×380 |
220 |
|
7 |
Номинальное напряжение встроенных аккумуляторных батарей, В |
12/24 |
12/24 |
12/24 |
12/24 |
|
8 |
Напряжение (ток) встроенного источника питания, В |
12/24 (5А) |
12/24 (5А) |
12/24 (5А) |
12/24 (5А) |
|
9 |
Потребляемая мощность, кВт |
2,2 |
2,2 |
2,2 |
2,2 |
|
10 |
Габариты, мм |
580×670×530 |
580×670×530 |
586×670×530 |
586×670×530 |
|
11 |
Масса, кг |
50 |
50 |
45 |
45 |
